小提琴图

工具概述

用带有表头的txt格式表格数据绘制一个小提琴图，用于显示数据分布及其概率密度。

操作方法

输入：

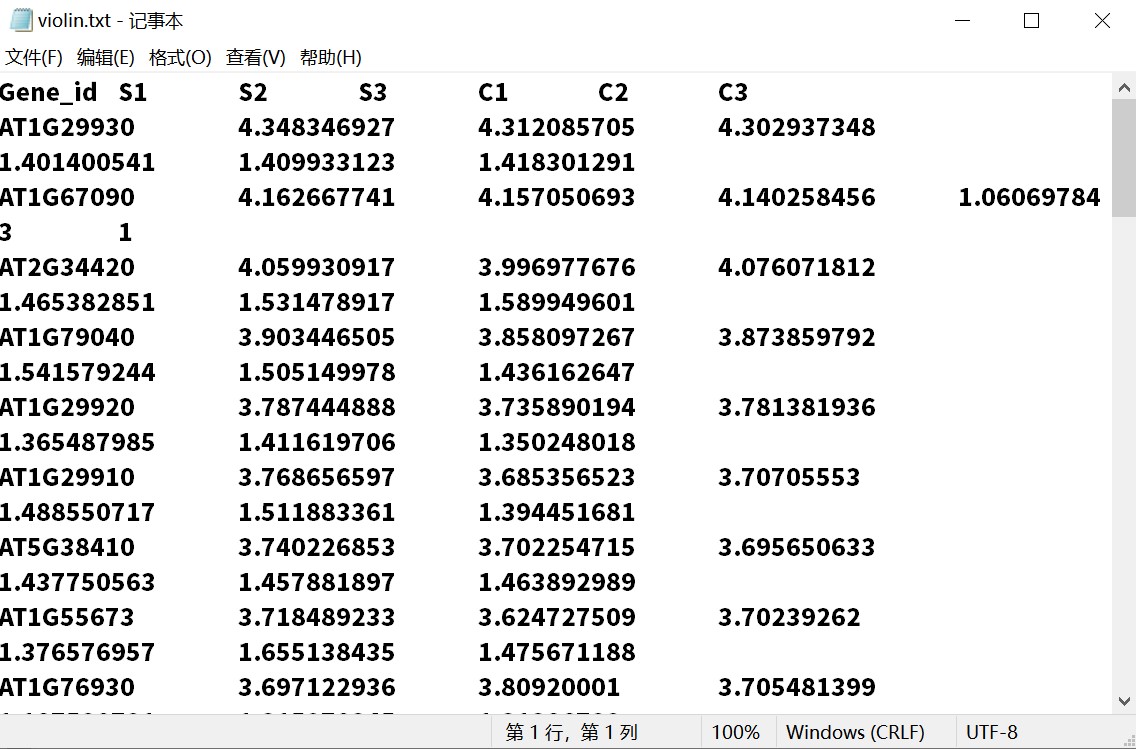

1.数据文件：文件为txt格式,数据与数据之间务必用制表符隔开(tab符)，不能用空格，也可用excel表另存为txt格式导入数据，制图时将以第一行为x轴，第一行文字可以是样本的信息或名称（例子如下：）

2.分组文件：文件中包括两列信息，第一列为输入文件中列ID，第二列为队列ID的分组，数据与数据之间务必用制表符（tab符）隔开，表头不可进行修改。

参数：

1.组内合并：根据设置的分组和组内合并的规则，自动计算每个组的取值。

2.数据处理：根据选择的数据处理方式绘制提琴图

结果解读

1.结果表：提供xls格式表格下载，包括中位数、下四分位数、上四分位数、最大值等这些统计数据。

2.提琴图：程序将根据参数设置输出箱型图，并提供不同格式的图片下载。

小提琴图一般用于基因的丰度表达的可视化，可以展示任意位置的数据密度。结果表中编号X-Y代表第X组文件的第Y列数据，图形解读如下：

① 白点代表中位数Q2（即数据中有一半大于中位数，在其之上，另一半小于中位数，在其之下）;

② 黑色矩形是下四分位数到上四分位数的范围，矩形上边缘为上四分位数Q3，代表数据中有四分之一的数目大于上四分位数，下边缘为下四分位数Q1，代表数据中有四分之一的数目小于下四分位数，四分位间距IQR（上四分位数和下四分位数间距）长短代表非异常数据的分散和对称程度，长则分散，短则集中;

③ 上下贯穿小提琴图的黑线代表最小非异常值到最大非异常值的区间，线上下端分别代表上限和下限，超出此范围为异常数据 ;

④ 黑盒子外部形状为核密度估计，图形纵轴方向长度代表数据弥散程度，横轴方向长度代表在某纵坐标位置数据分布多少
